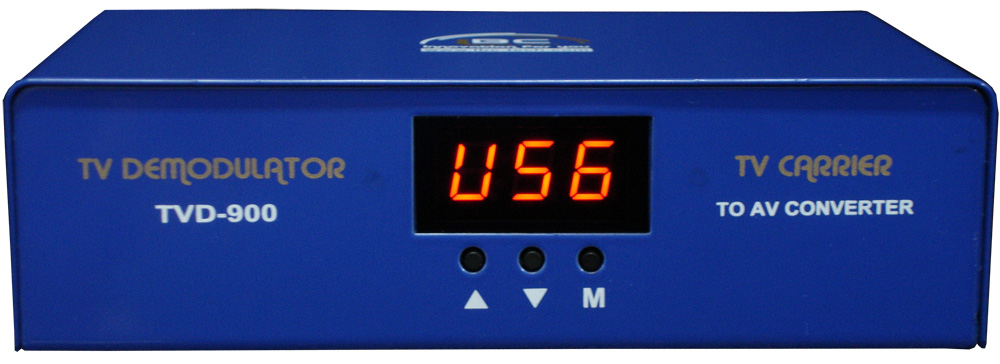

TV Demodulator (TVD-900)

กล่องใหม่ไฉไลกว่าเดิม สำหรับงานแปลงสัญญาณเสาอากาศ ( RF เป็น AV )

สำหรับงานแปลงสัญญาณภาพจากเสาอากาศและเคเบิ้ลทีวีไปฉายผ่านเครื่องโปรเจ็กเตอร์

TVD-900 ราคา 1,600 บาท (รวมค่าส่งสินค้า EMS แล้ว)

TV Demodulator เป็นอุปกรณ์แปลงสัญญาณคลื่นโทรทัศน์ให้เป็นสัญญาณภาพและสัญญาณเสียง เหมาะสำหรับงานที่ต้องการคุณภาพสูง และมีสัญญาณหลายช่องความถี่ที่รวมกันมาในสายโคแอ็กเซียลเส้นเดียวเพื่อสะดวกต่อการเดินสายและยังป้องกันสัญญาณรบกวนจากคลื่นความถี่ต่ำได้ด้วย มีให้เลือกใช้งานสองรุ่น TVD-900 สำหรับ 1 ช่องสัญญาณ MCD-804 สำหรับ 4 ช่องสัญญาณ เหมาะสำหรับระบบกล้องวงจรปิด 4 กล้องที่เดินสายระยะไกลเพียงเส้นเดียวเท่านั้น

Specifications TVD-900

INPUT FREQUENCY RANGE(MHz)	48.25 - 878.75
RF INPUT LEVEL	60-90 dBuv
VIDEO OUTPUT LEVEL	1 Vp-p +/- 0.2 Vp-p
VIDEO OUTPUT IMPEDANCE	75 Ohm
AUDIO OUTPUT LEVEL	0.7Vp_p +/- 0.2 Vp_p
AUDIO OUTPUT IMPEDANCE	10 K Ohm
INPUT CONNECTOR	IEC FEMALE(TV JACK)
VIDEO OUTPUT CONNECTOR	RCA 2 PORT
AUDIO OUTPUT CONNECTOR	RCA 4 PORT
POWER SUPPLY	220 - 240 VAC
WEIGHT	650 g
DIMENSION(mm)	165W x 104L x 47H

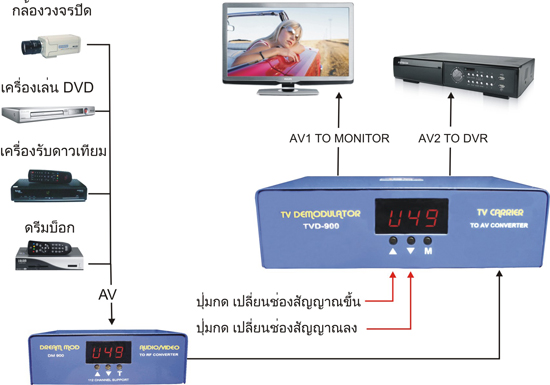

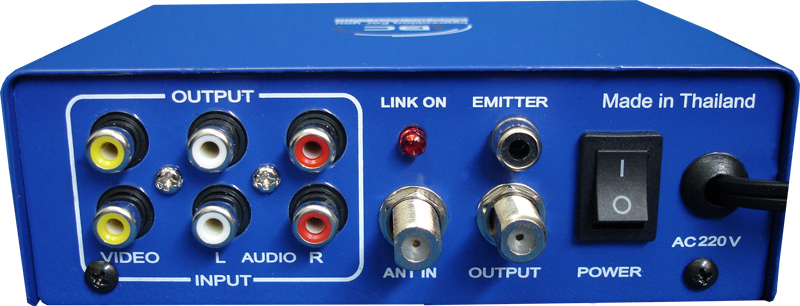

การใช้งาน TV Demodulator TVD-900 ร่วมกับ DM-900L

ราคาขายเป็นคู่ DM-900L + TVD-900 ราคา 2,500 บาท (รวมค่าส่งสินค้า EMS แล้ว

ตั้งช่องของ DM 900L กับ TVD 900 ให้ตรงกัน ระยะสายระหว่าง DM 900L กับ TVD 900 ไม่ควรยาวเกิน 300 เมตรหรือตั้งช่องสัญญาณไม่เกินช่อง S20 ถ้าใช้งานที่ย่าน UHF ความยาวสายไม่ควรเกิน 200 เมตร ถ้าความยาวของสายมากจะทำให้สัญญาณเกิดการสูญเสียภายในสาย(Loss)ภาพที่ได้จะเป็นสะโนว์ ต้องใช้ Booster ขยายสัญญาณต่อกับ DM 900L ก่อน

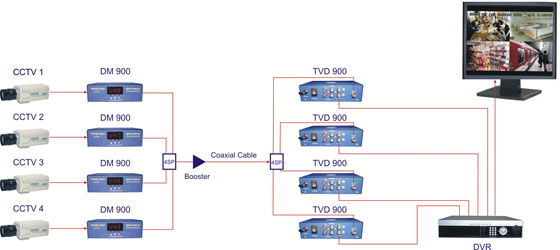

การใช้งาน DM 900L และ TV Demodulator TVD-900 ในงาน CCTV 4 กล้อง
